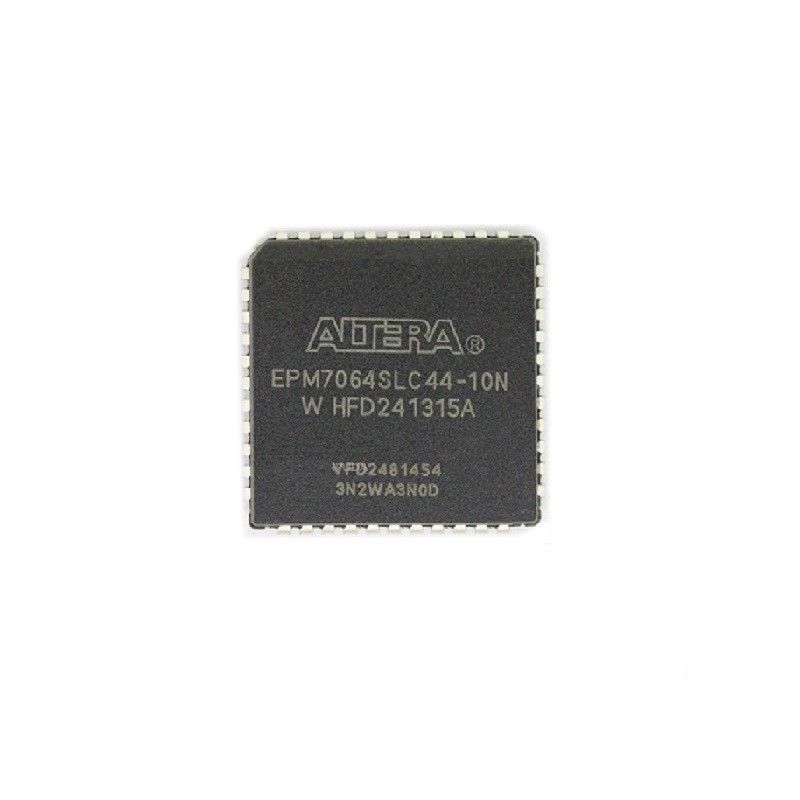

EPM7064SLC44-10N CPLD IC MAX 7000S Семейство 1.25K Ворота 64 макроэлементы
EPM7064SLC44-10N
,IC CPLD EPM7064SLC44-10N
Старый EPM7064SLC44-10N CPLD - Программируемое логическое устройство высокой плотности
EPM7064SLC44-10N CPLD - это программируемое логическое устройство высокой плотности, принадлежащее семейству MAX 7000S.Пожалуйста, обратите внимание, что эта конкретная модель устарела, но может быть доступна у некоторых поставщиков или в существующем запасе.Разработанный для встроенных приложений, этот CPLD предлагает исключительную гибкость и производительность.
Семейство MAX 7000S, 1,25K Gates, 64 макроэлемента - идеально подходит для встроенных приложений
Работающий на 5 В и использующий технологию CMOS на частоте 100 МГц, этот CPLD обеспечивает надежную и быструю работу.Поддержка перепрограммируемости обеспечивает возможность обновления конфигурации несколько раз по мере необходимостиС максимальной внутренней частотой 125 МГц, этот CPLD хорошо подходит для критических приложений.Он предлагает максимальное время отсчета до выхода задержки 5ns и максимальное время задержки распространения 10ns, обеспечивающий эффективную обработку сигнала. С 32 терминами продукта и 4 логическими блоками/элементами эта CPLD обеспечивает гибкость для реализации сложных цифровых конструкций.повышение возможностей синхронизации.
EPM7064SLC44-10N CPLD оснащен индивидуальным управлением выходом, позволяющим включить или отключить конкретные выходы по мере необходимости.предоставление широких вариантов подключенияРаботающий в диапазоне температуры от 0 до 70°C, этот CPLD подходит для коммерческих применений. Он соответствует требованиям ЕС RoHS, что гарантирует его соответствие экологическим стандартам.Классификация ECCN (США) для этого продукта EAR99, в котором не указано никаких специальных требований к контролю за экспортом.
Технические характеристики:
| Особенность | Описание |
|---|---|
| Фамилия | MAX 7000S |
| Тип памяти программы | EEPROM |
| Количество логических блоков/элементов | 4 |
| Количество глобальных часов | 2 |
| Количество макроклеток | 64 |
| Технологии обработки | CMOS |
| Условия продукции | 32 |
| Врата системы устройств | 1250 |
| Врата данных | Нет, нет. |
| Максимальное количество пользовательских В/В | 36 |
| Программируемость в системе | Да, да. |
| Программируемость | Да, да. |
| Поддержка перепрограммируемости | Да, да. |
| Максимальная внутренняя частота (MHz) | 125 |
| Максимальное время задержки до выхода (ns) | 5 |
| Максимальное время задержки распространения (ns) | 10 |
| Степень скорости | 10 |
| Индивидуальный выход позволяет контролировать | Да, да. |
| Минимальное рабочее напряжение питания | 4.75В |
| Максимальное рабочее напряжение питания | 5.25В |
| Типичное рабочее напряжение питания | 5В |
| Напряжение В/В (V) | 3.3В, 5В |
| Минимальная рабочая температура (°C) | 0 |
| Максимальная рабочая температура (°C) | 70 |
| Температурный класс поставщика | Коммерческие |
| Опаковка | Поднос |
| Торговое наименование | Максимум |
| Установка | Поверхностный монтаж |
| Высота упаковки | 3.81 мм |
| Ширина пакета | 16.59 мм |
| Длина упаковки | 16.59 мм |
| Изменение ПХБ | 44 |
| Стандартное название пакета | ЛСК |
| Пакет поставщиков | PLCC |
| Количество пин | 44 |
| Форма свинца | Свинцовый |
Хотя эта конкретная модель CPLD устарела, она по-прежнему предлагает мощные программируемые логические возможности для встроенных приложений.Свяжитесь с поставщиком для получения информации о наличии и изучите другие варианты в семействе MAX 7000S для удовлетворения ваших требований к дизайну.
